¿Qué es un filtro de arena?

Un filtro de arena es un sistema de filtración que emplea un lecho de arena como medio para eliminar partículas sólidas suspendidas en el agua. El proceso de filtración es tanto mecánico como físico, ya que las partículas de agua quedan atrapadas en los intersticios entre los granos de arena mientras el agua fluye a través de este lecho. De esta forma, el agua limpia pasa por el sistema y se recoge al final del proceso.

Tipo de arena a filtrar

Uno de los aspectos más importantes en el diseño de un filtro de arena es la granulometría de la arena. Este término se refiere al tamaño de las partículas de arena que forman el lecho filtrante, y es clave para determinar la eficacia del filtro.

Granulometría de la arena

• Arena fina: Se utiliza generalmente cuando se requieren filtros con alta precisión para eliminar partículas pequeñas. Sin embargo, su capacidad de filtración es menor en comparación con las arenas más gruesas, y su uso puede generar una caída de presión más rápida en el sistema.
• Arena gruesa: Ideal para filtrar partículas de mayor tamaño. Este tipo de arena permite un flujo de agua más rápido y se utiliza comúnmente en sistemas de riego o en aplicaciones industriales que manejan volúmenes más grandes de agua.

Por qué es importante elegir el tipo de arena adecuado

El tipo de arena utilizado tiene un impacto directo en la eficiencia de filtración. La arena de sílice es la más comúnmente usada, debido a su alta resistencia química y su capacidad para mantener una estructura constante a lo largo del tiempo. Sin embargo, en algunas aplicaciones, como el tratamiento de aguas residuales, se puede utilizar arena antracita, que es más densa y tiene una mayor capacidad de retención de partículas, lo que la hace adecuada para filtraciones de alto rendimiento.

Es importante considerar el diámetro de las partículas. Las partículas finas atrapan más impurezas, pero su filtración es más lenta. Las partículas grandes permiten un flujo más rápido de agua, pero no filtran partículas tan pequeñas.

Tipos de arena más comunes

• Arena de sílice: Muy utilizada por su resistencia al desgaste y facilidad de limpieza. Ideal para filtraciones de partículas finas.
• Arena de antracita: Usada en filtros rápidos y en aplicaciones industriales por su alta capacidad de adsorción y densidad.
• Arena de cuarzo: También empleada en aplicaciones de agua potable gracias a su pureza y resistencia química.

Componentes principales de un filtro de arena

Un filtro de arena consta de varios componentes esenciales que permiten su funcionamiento eficaz. A continuación, se desglosan los principales:

El tanque filtrante

El tanque filtrante es el contenedor principal del filtro. Está diseñado para albergar el lecho de arena y permitir que el agua fluya a través de él. Generalmente, los tanques son de materiales resistentes a la corrosión, como fibra de vidrio o acero inoxidable.

Forma y tamaño: Los tanques pueden ser cilíndricos, esféricos o rectangulares. El tamaño del tanque debe coincidir con el caudal de agua a filtrar.

Presión: El tanque debe ser capaz de soportar las presiones internas generadas por el flujo de agua. Los tanques industriales deben estar certificados para evitar cualquier riesgo.

La arena

La arena es el medio filtrante principal que retiene las partículas del agua. El tamaño y distribución de los granos es esencial para su eficiencia.

Distribución de los granos: Los granos más gruesos están en la parte superior del filtro, mientras que los más finos quedan en la parte inferior, asegurando que las partículas más grandes sean atrapadas primero.

El sistema de válvulas

El sistema de válvulas controla el flujo de agua en el filtro y gestiona el proceso de retrolavado.

• Válvula de entrada: Regula la cantidad de agua que entra al filtro.
• Válvula de salida: Permite que el agua filtrada fluya hacia el sistema de distribución.
• Válvula de retrolavado: Cambia el flujo de agua para invertir la dirección y limpiar la arena.

El sistema de drenaje

El drenaje permite que el agua filtrada sea dirigida hacia su salida y asegura que los sedimentos acumulados durante el retrolavado se eliminen eficientemente.

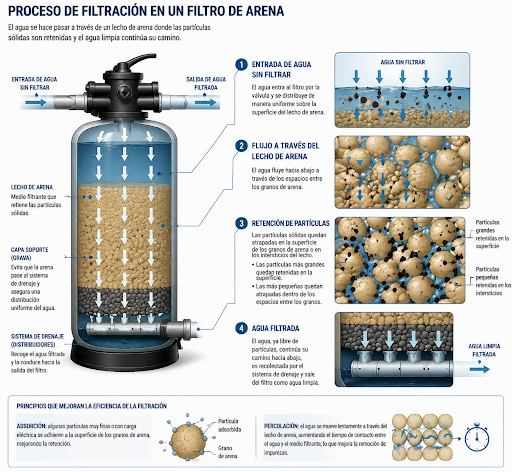

¿Cómo funciona un filtro de arena?

Entrada del agua al filtro

El proceso comienza cuando el agua entra al tanque filtrante a través de una válvula de entrada que regula el flujo hacia el filtro.

Paso a través del lecho de arena

El agua fluye hacia abajo, pasando por la capa de arena. Esta capa está diseñada para retener las partículas de diferentes tamaños mientras el agua continúa su paso hacia abajo.

La arena funciona como un tamiz físico que retiene las partículas suspendidas en el agua. Estas partículas pueden ser sedimentos grandes, materia orgánica, e incluso contaminantes microscópicos.

El tamaño de los granos de arena es un factor determinante en la eficiencia de filtración. Las partículas más grandes quedan atrapadas en la superficie de los granos de arena, mientras que las partículas más pequeñas se filtran en los espacios intersticiales (espacios entre los granos de arena).

Mecanismos adicionales que mejoran la filtración

Los filtros de arena no solo dependen de la acción física de la arena para retener partículas. Existen mecanismos adicionales que aumentan la eficiencia de la filtración y permiten una mayor remoción de impurezas.

1. Adsorción

Este proceso ocurre cuando ciertas partículas se adhieren a la superficie de los granos de arena debido a las fuerzas moleculares, mejorando la capacidad de eliminación de contaminantes.

2. Percolación

El agua fluye lentamente a través de la arena, lo que aumenta el tiempo de contacto entre el agua y la arena, mejorando la eliminación de impurezas. Este proceso también reduce la turbidez.

Factores adicionales que afectan el funcionamiento del filtro de arena

Velocidad de filtración: La velocidad a la que el agua pasa a través del filtro también influye en su capacidad de retención. Si el flujo de agua es demasiado rápido, el filtro no tendrá tiempo suficiente para realizar una filtración efectiva, mientras que un flujo lento puede permitir una filtración más precisa.

Capacidad de carga: Los filtros de arena tienen una capacidad limitada para retener partículas. Con el tiempo, el lecho de arena se satura de impurezas y puede necesitar un retrolavado o limpieza para mantener su eficiencia.

Mantenimiento técnico de los filtros de arena

El mantenimiento adecuado de los filtros de arena es crucial para mantener su eficiencia y prolongar su vida útil. Un filtro de arena bien cuidado garantiza que el agua se filtre correctamente y que los sistemas de riego o tratamiento de agua funcionen de manera óptima. El mantenimiento preventivo consiste principalmente en el retrolavado y, en ocasiones, el vacío y reemplazo del medio filtrante. A continuación, detallamos estos procesos.

¿Cómo limpiar un filtro de arena?

El mantenimiento regular de un filtro de arena incluye la limpieza del medio filtrante para asegurar que continúe funcionando correctamente. El proceso más importante de limpieza es el retrolavado, que se utiliza para eliminar los sedimentos que se acumulan en la arena a lo largo del tiempo.

Proceso de retrolavado

• Cambiar la válvula a la posición de retrolavado: Primero, debes cambiar la válvula de operación del filtro a la posición de retrolavado. Esta acción hace que el flujo de agua se invierta, lo que permite que el agua fluya en la dirección opuesta a la normal.
• Verificar el flujo de agua: Es importante asegurarse de que el agua fluye en la dirección opuesta. Esto permite que las partículas acumuladas en la arena sean desplazadas y eliminadas.
• Limpiar el medio filtrante: A medida que el agua fluye en dirección contraria, el medio filtrante (la arena) se limpia, eliminando la mayoría de los sedimentos que se han acumulado en su superficie y en los espacios entre los granos de arena.
• Repetir el proceso: Para garantizar que el filtro esté completamente limpio, es recomendable repetir el retrolavado hasta que el agua que salga por la válvula de drenaje esté limpia y libre de partículas.

Frecuencia de limpieza

La frecuencia con la que se debe realizar el retrolavado depende de la carga de sedimentos en el agua que se filtra. En la mayoría de los sistemas, se recomienda realizar un retrolavado cada 2 semanas o mensualmente. Sin embargo, si el agua contiene una gran cantidad de sedimentos, el retrolavado puede necesitar hacerse con mayor frecuencia. En sistemas de riego agrícola o grandes instalaciones, la frecuencia puede variar según el uso y la cantidad de agua filtrada.

¿Cómo vaciar un filtro de arena?

En algunos casos, el mantenimiento del filtro de arena va más allá del retrolavado y requiere vaciar el filtro por completo. Esto sucede cuando el medio filtrante (la arena) ya no es efectivo debido a la acumulación excesiva de sedimentos o si el filtro muestra una disminución en su capacidad de filtración.

¿Cuándo es necesario vaciar un filtro de arena?

 El filtro debe vaciarse cuando:

• El medio filtrante está demasiado sucio y no puede ser limpiado eficazmente mediante retrolavado.
• Se observa que el filtro ya no está filtrando de manera eficiente (por ejemplo, si el agua sigue saliendo turbia después de realizar el retrolavado).
• El rendimiento del filtro ha disminuido considerablemente, lo que indica que la arena ya no está cumpliendo con su función de filtrar.

Proceso para vaciar un filtro de arena

• Apagar el sistema de filtración: Antes de realizar cualquier operación, apaga el sistema para evitar cualquier posible daño o accidente durante el proceso de vaciado.
• Extraer la arena: Una vez apagado el sistema, abre el filtro y elimina la arena. Puedes hacerlo manualmente o utilizando una manguera de presión para mover la arena hacia afuera.
• Limpiar el interior del filtro: Asegúrate de que el interior del filtro esté limpio de sedimentos. Puedes usar un limpiador suave o simplemente enjuagar con agua para eliminar los restos de arena y partículas acumuladas.
• Reemplazo de arena: Después de vaciar el filtro y limpiar su interior, reemplaza la arena por una de calidad adecuada. La arena de sílice es comúnmente utilizada por su durabilidad y capacidad de filtración. Asegúrate de que la nueva arena sea del tamaño adecuado para el tipo de filtro y aplicación.

Problemas comunes en los filtros de arena

Los filtros de arena son una herramienta confiable y eficiente para la purificación del agua, pero, como cualquier equipo de filtración, pueden enfrentar problemas si no se mantienen correctamente o si se utilizan inapropiadamente. A continuación, se detallan algunos problemas comunes que pueden surgir en los filtros de arena y cómo abordarlos.

¿Qué pasa si pongo demasiada arena en el filtro?

El exceso de arena en un filtro de arena puede tener varios efectos negativos, afectando tanto el rendimiento del sistema como la capacidad de filtración.

Efectos de una sobrecarga de arena

• Bloqueos en el sistema de drenaje: Cuando se pone demasiada arena en el filtro, el espacio disponible para que el agua fluya se reduce. Esto puede provocar bloqueos en el sistema de drenaje del filtro. El agua puede encontrar dificultades para pasar a través del lecho de arena, lo que genera una presión interna más alta y obstrucciones en las salidas. Este bloqueo también puede afectar la capacidad del filtro para limpiar adecuadamente el medio filtrante durante el proceso de retrolavado.
• Reducción en el flujo de agua: Una sobrecarga de arena puede reducir el espacio poroso entre los granos de arena, lo que dificulta el paso del agua a través del filtro. El agua no puede fluir con la misma facilidad y, por lo tanto, el sistema experimentará una reducción significativa en el caudal de agua filtrada. Esto afectará la eficiencia del filtro y podría hacer que no se logre una filtración adecuada.
• Disminución de la eficacia del proceso de filtración: Cuando el filtro está sobrecargado de arena, no solo afecta el flujo de agua, sino que también puede comprometer la eficiencia del proceso de filtración. El exceso de arena puede crear una capa demasiado densa que no permite que las partículas de agua sean retenidas adecuadamente. Como resultado, las impurezas que deberían ser filtradas pueden escapar del filtro y pasar al sistema, lo que afecta la calidad del agua.

¿Cómo saber si un filtro de arena no está funcionando correctamente?

Los filtros de arena están diseñados para eliminar impurezas de manera eficiente, pero pueden presentar problemas de funcionamiento si no se mantienen o configuran adecuadamente. Existen varios síntomas comunes que indican que un filtro de arena no está operando correctamente.

• Reducción en el caudal de agua: Si notas que el flujo de agua es significativamente más bajo de lo normal, esto es un indicio claro de que algo no está funcionando bien. Esta reducción en el caudal puede deberse a varios factores, como una acumulación excesiva de sedimentos en el filtro o una obstrucción en el sistema. La arena puede estar demasiado sucia o sobrecargada, lo que limita la cantidad de agua que puede pasar a través del filtro.
• Turbidez persistente en el agua: Cuando el filtro no está funcionando correctamente, es posible que el agua que sale del sistema siga estando turbia o con impurezas visibles. Esto sugiere que el filtro no está eliminando eficazmente las partículas suspendidas. La falta de eficiencia puede deberse a que el lecho de arena está saturado o a que el filtro no está realizando un retrolavado adecuado para eliminar los sedimentos acumulados.
• Presión de agua inestable: Si experimentas una presión de agua inestable en el sistema de filtración, es probable que el filtro esté obstruido o que no esté funcionando correctamente. Un sistema de filtración obstruido no puede mantener una presión constante, ya que el agua encuentra dificultades para atravesar el lecho de arena. Esto puede ser resultado de una acumulación excesiva de partículas que no han sido eliminadas durante el proceso de retrolavado.

¿Cómo instalar un filtro de arena?

La instalación de un filtro de arena es un proceso relativamente sencillo, pero es importante seguir los pasos correctos para asegurar un funcionamiento eficiente del sistema. A continuación, te proporciono una guía paso a paso para instalar un filtro de arena correctamente.

1. Selección del tamaño adecuado para la instalación

Antes de comenzar con la instalación, es fundamental seleccionar el tamaño adecuado del filtro de arena, que dependerá de varios factores, como el caudal de agua que necesitas filtrar, el tipo de agua y la aplicación (sistemas de riego, tratamiento de agua potable, etc.).

Factores a considerar:

• Espacio disponible: Verifica el espacio físico donde se instalará el filtro, ya que los filtros varían en tamaño. Asegúrate de que el área tenga suficiente espacio para el filtro y para el acceso a las válvulas y sistemas de retrolavado.
• Caudal de agua: Asegúrate de que el filtro sea capaz de manejar el volumen de agua que se requiere en tu sistema. El tamaño del filtro debe coincidir con el caudal de agua que se utilizará. Un filtro demasiado pequeño no será eficiente y podría atascarse rápidamente, mientras que un filtro demasiado grande será innecesario y costoso.
• Tipo de agua: Si se trata de agua potable, agua de pozo, o agua para riego, asegúrate de que el filtro esté diseñado para esas necesidades específicas. El tipo de agua influye en la cantidad de sedimentos o impurezas que tendrá que filtrar.

2. Conexión de las entradas y salidas de agua

Una vez seleccionado el filtro adecuado, es el momento de conectar las entradas y salidas de agua al sistema. Las conexiones correctas son clave para asegurar que el filtro funcione sin problemas.

Pasos para la conexión:

• Entrada de agua: La entrada de agua es el punto donde el agua sucia (o con sedimentos) entrará en el filtro. Conecta el tubo o manguera de entrada al filtro, asegurándote de que esté bien ajustado y no haya fugas. Asegúrate también de que la válvula de entrada esté correctamente posicionada para regular el flujo de agua.
• Salida: Conecta la salida del filtro a la red de distribución de agua o al sistema de filtración adicional que se utilizará.

Revisar las conexiones: Asegúrate de que todas las conexiones estén firmemente apretadas y sin fugas, ya que las fugas pueden comprometer la eficiencia del filtro.

3. Asegurar que las válvulas funcionen correctamente

Las válvulas son esenciales para el control del flujo de agua dentro del filtro de arena. Asegurarte de que las válvulas estén instaladas correctamente es vital para el funcionamiento adecuado del filtro y para realizar un retrolavado eficiente cuando sea necesario.

Pasos para verificar las válvulas:

• Válvula de entrada: Esta válvula controla el flujo de agua hacia el filtro. Asegúrate de que esté instalada de manera que se pueda ajustar el caudal de entrada y evitar la sobrecarga del sistema.
• Válvula de salida: Verifica que la válvula de salida esté correctamente conectada y que permita la salida del agua filtrada de manera libre.
• Válvula de retrolavado: Muchos filtros de arena incluyen una válvula especial para retrolavar el medio filtrante (arena). Asegúrate de que esta válvula esté en el lugar correcto y funcione bien para permitir el proceso de limpieza del filtro cuando sea necesario.

Comprobación de fugas: Revisa todas las válvulas para asegurarte de que no haya fugas. Las fugas pueden reducir la eficiencia del sistema y dañar otras partes del filtro.

4. Verificar el sistema de drenaje para asegurar el flujo adecuado del agua

Un sistema de drenaje eficiente es esencial para garantizar que el agua fluya correctamente a través del filtro y que el agua filtrada se expulse de manera adecuada. Si el sistema de drenaje no está instalado correctamente, el agua puede acumularse en el filtro y afectar el rendimiento.

Pasos para verificar el drenaje:

• Salida del drenaje: Asegúrate de que el drenaje esté ubicado en el lugar adecuado, generalmente en la parte inferior del filtro, para permitir la eliminación eficiente de sedimentos durante el retrolavado.
• Desagüe de agua limpia: El agua filtrada debe ser dirigida a un desagüe adecuado o al sistema de distribución. Verifica que el sistema de drenaje esté libre de obstrucciones para evitar que el agua filtrada se quede estancada.

Comprobación de la caída de agua: Observa el flujo de agua después de la instalación. Si el agua no fluye correctamente hacia el sistema de drenaje, puede ser necesario ajustar el nivel del filtro o limpiar las conexiones del drenaje.
