¿Qué es una válvula de tres vías y cómo funciona?
Una válvula de tres vías es un componente utilizado para controlar la circulación de agua u otros fluidos dentro de una instalación. A diferencia de una válvula convencional de dos vías, este tipo de válvula cuenta con tres conexiones, lo que permite desviar, mezclar o regular el flujo según las necesidades del sistema.
Se utiliza en circuitos hidráulicos, sistemas de filtrado de agua, calefacción, climatización, riego e instalaciones industriales donde es necesario dirigir el caudal hacia diferentes líneas sin desmontar la instalación.
En esta guía veremos qué es una válvula de tres vías, para qué sirve, cómo funciona, qué tipos existen y qué debes tener en cuenta antes de elegir una.
¿Qué es exactamente una válvula de tres vías?
Índice de contenidos
Una válvula de tres vías es una válvula con tres puertos o conexiones que permite controlar el paso de un fluido entre diferentes recorridos. Según su diseño interno, puede funcionar como válvula desviadora, válvula mezcladora o válvula de control.
Dicho de forma sencilla: una válvula de tres vías permite que el fluido entre o salga por tres puntos distintos, haciendo posible cambiar la dirección del caudal, unir dos flujos o repartir el paso del agua hacia diferentes líneas.
Este tipo de válvula se utiliza cuando una instalación necesita más control que el que ofrece una válvula de apertura y cierre tradicional.
¿Para qué sirve una válvula de tres vías en una instalación?
Una válvula de tres vías sirve para dirigir, mezclar o desviar el flujo de agua, aire u otros fluidos dentro de un circuito. Su uso depende del tipo de instalación y del objetivo que se quiera conseguir.
Por ejemplo, puede utilizarse para enviar el agua hacia una línea u otra, mezclar agua fría y caliente, facilitar el retrolavado de un filtro, regular un circuito hidráulico o automatizar el paso del fluido mediante un actuador.
En la práctica, se utiliza para:
- Cambiar la dirección del flujo.
- Controlar el paso del agua entre varias líneas.
- Facilitar tareas de limpieza o mantenimiento.
- Regular instalaciones hidráulicas.
- Mejorar el funcionamiento de sistemas de filtrado, riego o climatización.
¿Cómo funciona una válvula de tres vías?
Una válvula de tres vías funciona mediante un mecanismo interno que comunica o bloquea sus tres conexiones según la posición de la válvula. Al cambiar la posición, el fluido puede circular hacia una salida concreta, desviarse hacia otra vía o mezclarse con otro caudal.
En una válvula desviadora, el fluido suele entrar por una vía común y salir por una de las dos vías disponibles. En una válvula mezcladora, ocurre lo contrario: dos entradas se combinan y el fluido sale por una vía común.
También puede funcionar de forma manual, mediante una palanca o mando, o de forma automática, mediante un motor, actuador eléctrico o sistema de control.

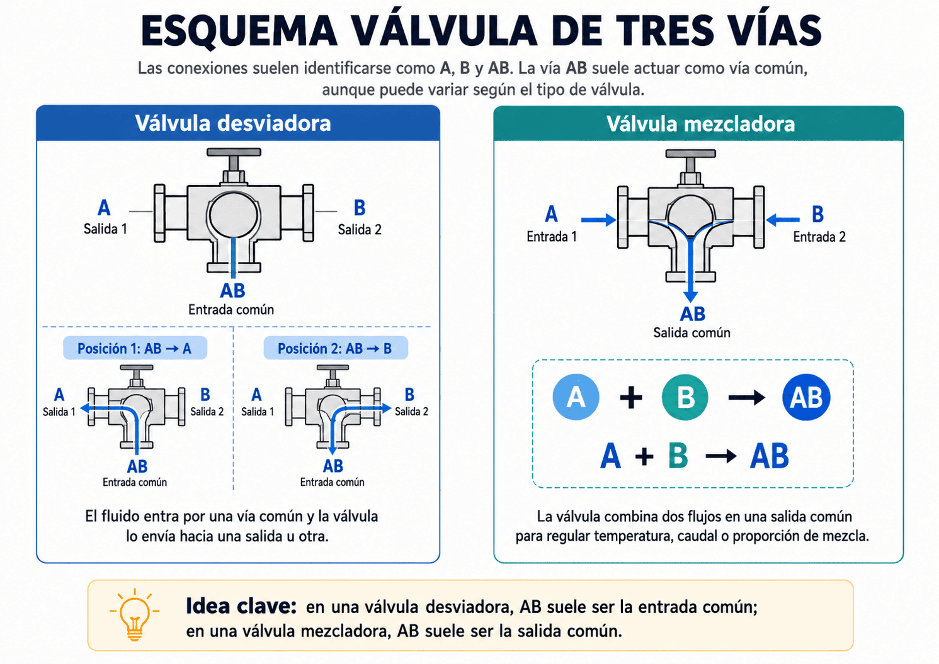

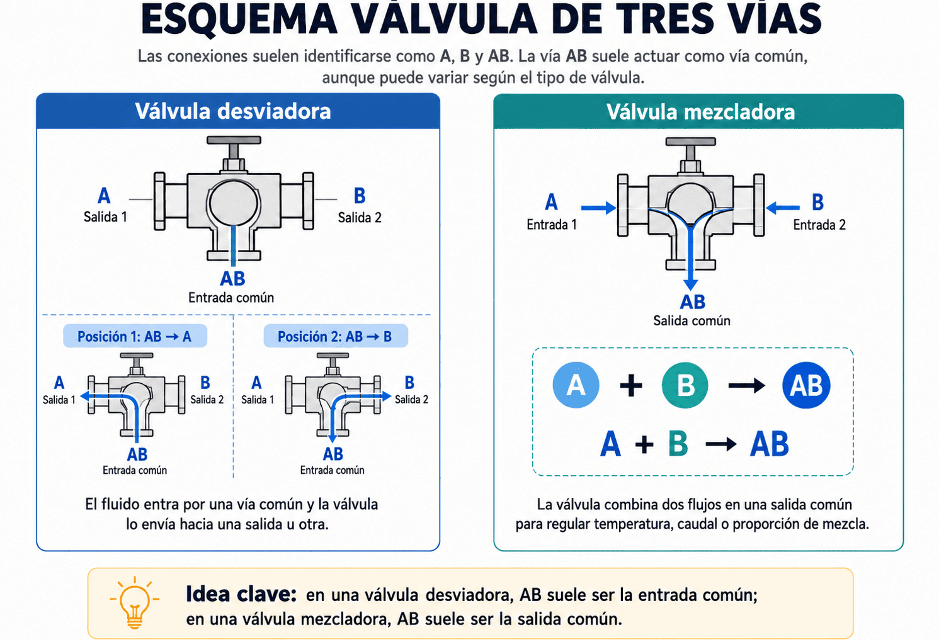

¿Cómo interpretar el esquema de una válvula de tres vías?
El esquema de una válvula de tres vías suele representar tres conexiones identificadas como A, B y AB. La vía AB suele funcionar como conexión común, aunque esto puede variar según el tipo de válvula y la aplicación.
En una válvula desviadora básica, el esquema puede interpretarse así:
AB = entrada común
A = salida 1
B = salida 2
Posición 1: AB → A
Posición 2: AB → B
Esto significa que el fluido entra por una vía común y la válvula permite enviarlo hacia una salida u otra.
En una válvula mezcladora, el esquema cambia:
A = entrada 1
B = entrada 2
AB = salida común
A + B → AB
En este caso, la válvula permite combinar dos flujos, normalmente para regular temperatura, caudal o proporción de mezcla.
Este apartado debería ir acompañado de una imagen sencilla, porque una explicación visual ayuda mucho a entender el funcionamiento.
¿Qué tipos de válvulas de tres vías existen?
Existen varios tipos de válvulas de tres vías, y cada uno responde a una necesidad distinta. Elegir una u otra depende del fluido, la presión, el sistema y la función que debe cumplir dentro de la instalación.
Válvula desviadora de tres vías
La válvula desviadora permite enviar el fluido hacia una salida u otra. Es útil cuando se necesita alternar entre dos recorridos, por ejemplo en sistemas de filtrado, retrolavado, riego o circuitos hidráulicos.
Válvula de bola de tres vías
La válvula de bola de tres vías utiliza una esfera interna perforada para permitir o bloquear el paso del fluido. Suele destacar por su resistencia, rapidez de accionamiento y buena capacidad de cierre.
Válvula motorizada de tres vías
La válvula motorizada incorpora un motor o actuador que permite cambiar la posición de forma automática. Se utiliza cuando el sistema necesita funcionar sin intervención manual o integrarse con un sistema de control.
Válvula hidráulica de tres vías
La válvula hidráulica de tres vías está pensada para trabajar en circuitos de agua, riego, filtrado o instalaciones industriales donde es necesario controlar el paso del caudal de forma fiable.
¿Qué diferencia hay entre una válvula desviadora, mezcladora y de bola?
Aunque todas pueden tener tres conexiones, no todas las válvulas de tres vías hacen lo mismo.
| Tipo de válvula | Función principal | Uso habitual |
| Válvula desviadora | Envía el fluido hacia una salida u otra | Filtrado, riego, retrolavado, circuitos hidráulicos |
| Válvula de bola | Abre, cierra o desvía el paso mediante una esfera interna | Agua, industria, instalaciones con maniobra frecuente |
| Válvula motorizada | Automatiza el cambio de posición | Sistemas automáticos, climatización, control hidráulico |
Esta diferencia es importante porque una válvula de tres vías no se elige solo por tener tres conexiones, sino por la función que debe cumplir dentro del circuito.
¿Cuándo elegir una válvula de tres vías para agua?
Conviene elegir una válvula de tres vías para agua cuando la instalación necesita controlar el caudal entre diferentes líneas. Es una solución útil en sistemas de filtrado, riego, limpieza de filtros, circuitos hidráulicos y procesos donde el agua debe cambiar de dirección o circular por recorridos distintos.
También es recomendable cuando se quiere facilitar el mantenimiento sin desmontar componentes del sistema. Por ejemplo, en sistemas de filtrado, una válvula de tres vías puede ayudar a redirigir el flujo durante la limpieza o el retrolavado.
En instalaciones exigentes, una válvula metálica puede ser más adecuada que una de plástico por su resistencia mecánica, durabilidad y mejor comportamiento frente al uso continuado.
¿Qué debes revisar antes de comprar una válvula de tres vías?
Antes de comprar una válvula de tres vías, no basta con fijarse solo en el precio. Hay varios aspectos técnicos que condicionan su compatibilidad con la instalación.
Conviene revisar:
- Tipo de fluido: agua, aire, refrigerante u otro.
- Función: desviar, mezclar, regular o limpiar.
- Material de fabricación: PVC, latón, acero inoxidable u otros.
- Diámetro de conexión.
- Presión máxima de trabajo.
- Temperatura del fluido.
- Tipo de accionamiento: manual, motorizado, eléctrico o neumático.
- Entorno de uso: doméstico, agrícola, industrial o profesional.
- Frecuencia de uso y mantenimiento esperado.
Si la válvula va a trabajar en contacto frecuente con agua, presión o suciedad en suspensión, el material cobra mucha importancia. En esos casos, el acero inoxidable suele aportar mayor durabilidad y resistencia frente a la corrosión.
¿Por qué se usan las válvulas metálicas de tres vías en sistemas de filtrado?
Las válvulas metálicas de tres vías son especialmente interesantes en sistemas de filtrado de agua porque ofrecen resistencia, estabilidad y una vida útil más larga en instalaciones exigentes.
En este tipo de sistemas, la válvula puede estar expuesta a presión, humedad, partículas en suspensión y maniobras frecuentes. Por eso, utilizar una válvula robusta ayuda a mantener el control del flujo y reducir problemas asociados al desgaste, las fugas o las obstrucciones.
En sistemas de filtrado, una válvula de tres vías puede ayudar a:
- Redirigir el flujo durante la limpieza.
- Facilitar operaciones de retrolavado.
- Mejorar el mantenimiento del filtro.
- Reducir paradas en la instalación.
- Mantener un funcionamiento más estable del sistema.
