Componentes básicos de un sistema de riego agrícola
Un sistema de riego agrícola está formado por diferentes componentes que permiten captar, transportar, filtrar, regular y distribuir el agua hasta los cultivos. Desde la fuente de suministro hasta los emisores, cada elemento cumple una función que influye en el rendimiento y la fiabilidad de la instalación.
Los componentes básicos de un sistema de riego agrícola son la fuente de agua, el equipo de bombeo cuando es necesario, los filtros, las válvulas, los reguladores de presión, las tuberías y los emisores de riego. Según las características de la explotación, también pueden incorporarse equipos de fertirrigación, sistemas de automatización y dispositivos de medición.
Una instalación correctamente dimensionada debe proporcionar el caudal y la presión que necesitan los emisores, evitar obstrucciones y permitir un mantenimiento sencillo.
En esta guía explicamos cuáles son las principales partes de un sistema de riego, cómo funcionan y qué aspectos deben tenerse en cuenta para seleccionar los equipos adecuados.
¿Cómo funciona un sistema de riego agrícola?
Índice de contenidos
El funcionamiento de un sistema de riego comienza con la captación del agua desde una fuente de suministro, como un pozo, una balsa, un embalse o una red de distribución.
A continuación, el agua pasa por los equipos necesarios para su impulsión, filtración y control hidráulico, antes de circular por las tuberías hasta llegar a los emisores.

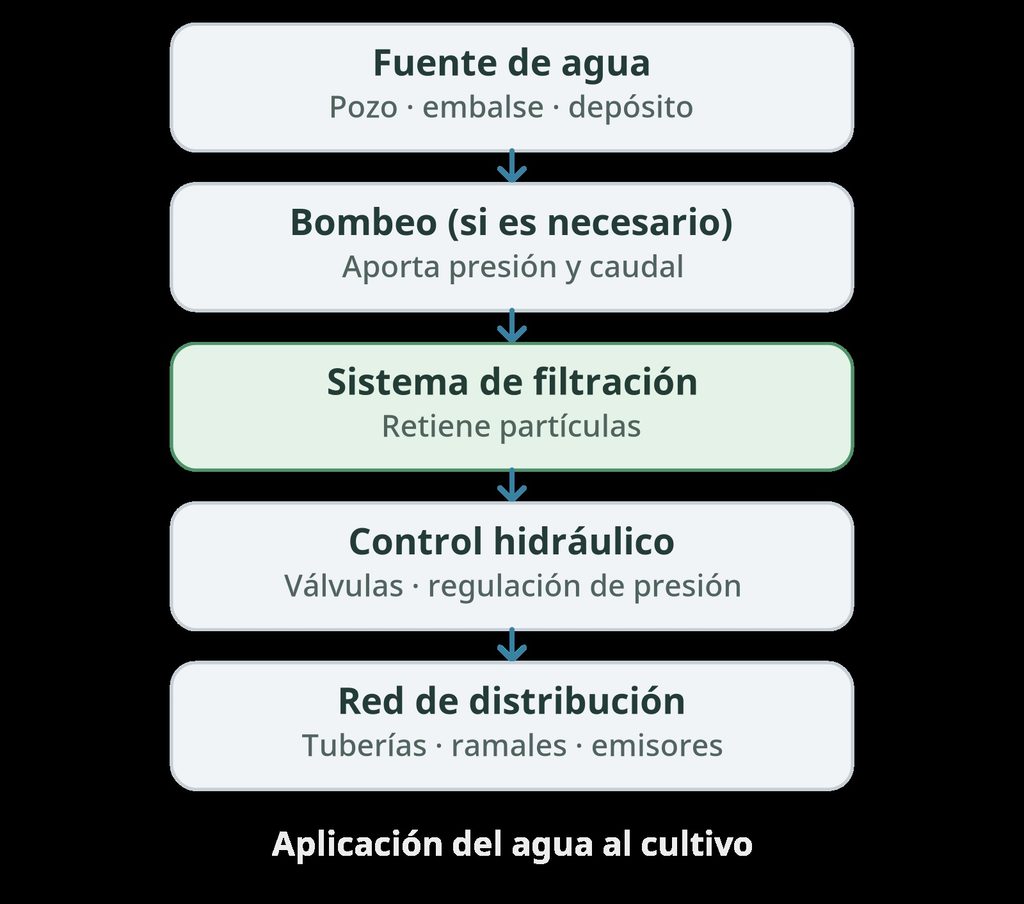

Principales componentes de una instalación de riego por goteo, desde la captación del agua hasta su aplicación al cultivo
El recorrido habitual del agua en una instalación por goteo es el siguiente:
- Fuente de agua: pozo, depósito, balsa o red de suministro.
- Equipo de bombeo: proporciona presión cuando es necesario.
- Sistema de filtración: retiene las partículas presentes en el agua.
- Control hidráulico: permite gestionar el paso del agua y regular la presión.
- Red de distribución: transporta el agua mediante tuberías y ramales.
- Emisores: aplican el agua al cultivo.
Este es un esquema simplificado. La disposición de los equipos puede variar según la fuente de agua, el método de riego y el diseño de la instalación.
Aunque el riego por goteo es uno de los sistemas más habituales en agricultura, muchos de estos componentes también se utilizan en instalaciones de aspersión y microaspersión.
El diseño de estos sistemas debe contemplar el funcionamiento conjunto de la captación, la cabecera de control, las conducciones y los emisores. La FAO, en su manual técnico sobre sistemas de riego presurizado, profundiza en los componentes, criterios de diseño y operaciones de mantenimiento de estas instalaciones.
¿Cuáles son los componentes principales de un sistema de riego agrícola?
1. Fuente de agua y sistema de captación
La fuente de agua es el punto de partida de cualquier instalación de riego. Puede tratarse de un pozo, una balsa, un embalse, un depósito de almacenamiento o una red de distribución gestionada por una comunidad de regantes.
Las características del suministro condicionan buena parte del diseño del sistema, especialmente en lo relacionado con el caudal disponible, la presión y la calidad del agua.
Antes de seleccionar los equipos conviene conocer:
- Caudal disponible: cantidad de agua que puede suministrarse durante el riego.
- Presión de suministro: determina si es necesario incorporar un equipo de bombeo.
- Calidad del agua: presencia de arena, sólidos en suspensión, materia orgánica o sales disueltas.
- Disponibilidad: volumen de agua y horarios en los que puede utilizarse.
Por ejemplo, una instalación que utiliza agua superficial puede necesitar una solución de filtración diferente a otra que se abastece de un pozo con presencia de partículas de arena.
2. Bombas de riego: impulsión y suministro de agua
Las bombas de riego permiten impulsar el agua desde su origen hasta la red de distribución cuando la presión disponible es insuficiente.
Su función es proporcionar la energía hidráulica necesaria para superar los desniveles, compensar las pérdidas de carga y garantizar que el agua llegue a los emisores en las condiciones de trabajo previstas.
Entre los equipos más utilizados se encuentran las bombas centrífugas y las sumergibles.
Para seleccionar una bomba deben considerarse principalmente dos parámetros: el caudal que necesita la instalación y la altura manométrica total, que incluye la presión requerida, los desniveles y las pérdidas de carga.
Una bomba mal dimensionada puede provocar falta de presión en los emisores, problemas de funcionamiento o un consumo energético innecesario.
¿Todas las instalaciones agrícolas necesitan una bomba?
No. Cuando la red de suministro proporciona suficiente presión y caudal, puede no ser necesario incorporar un equipo de bombeo adicional.
3. Filtros de riego: protección de la instalación frente a obstrucciones
La selección del sistema de filtración depende principalmente de la calidad del agua, el caudal de trabajo y el grado de filtración que necesitan los emisores. Como recoge el Ministerio de Agricultura en su documentación sobre tecnología de regadío, los equipos de filtrado permiten retener partículas que podrían provocar obstrucciones en los sistemas de riego presurizado.
Los filtros de riego retienen partículas presentes en el agua para impedir que lleguen a los emisores y provoquen obstrucciones.
También contribuyen a proteger determinados componentes hidráulicos y a reducir las operaciones de mantenimiento.
La selección del sistema de filtración depende principalmente de la calidad del agua, el caudal de trabajo y el grado de filtración que necesitan los emisores.
Filtros de malla
Los filtros de malla utilizan una superficie filtrante que retiene las partículas de tamaño superior a la abertura de la malla.
Son habituales en instalaciones con aguas relativamente limpias y también pueden utilizarse como etapa de filtración de seguridad.

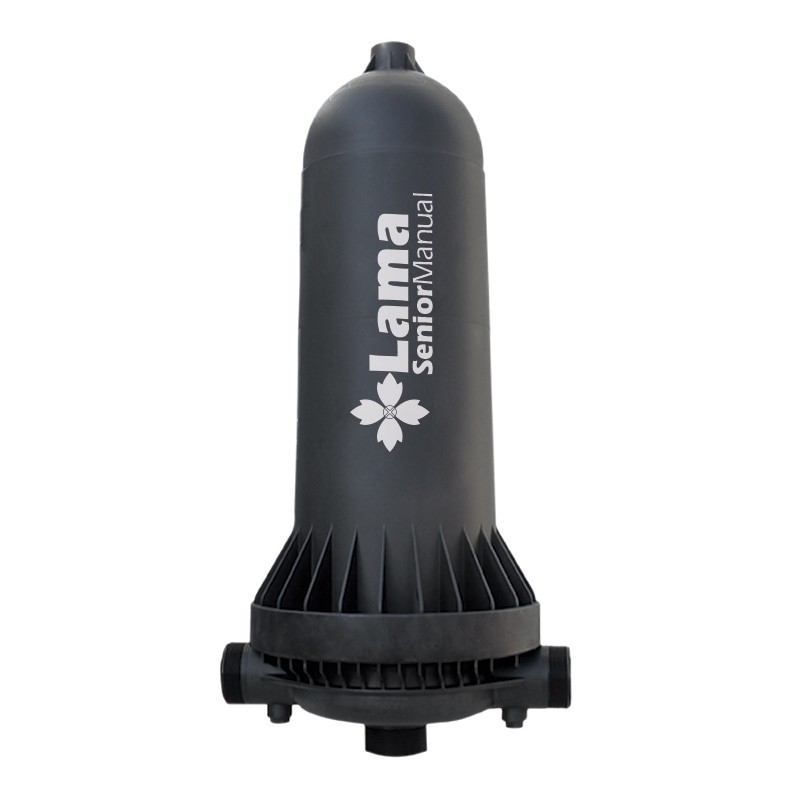

Producto LamaStore: filtro manual Senior FMS3.
Filtro de malla fabricado en plástico, con conexión roscada BSP de 3 pulgadas y malla filtrante de 0,130 mm, según su ficha de producto.
Consultar filtro manual Senior FMS3 en LamaStore.
Para seleccionar un filtro de malla es importante comprobar la superficie filtrante disponible, la pérdida de carga y la frecuencia de limpieza que puede requerir en función de la cantidad de sólidos del agua.
Filtros de anillas
Los filtros de anillas están formados por un conjunto de discos ranurados que, al comprimirse, crean canales de filtración donde quedan retenidas las partículas.
Se utilizan ampliamente en instalaciones agrícolas y están disponibles en versiones manuales y automáticas.
Los modelos automáticos incorporan mecanismos de limpieza que facilitan el mantenimiento cuando las condiciones de funcionamiento requieren lavados frecuentes.

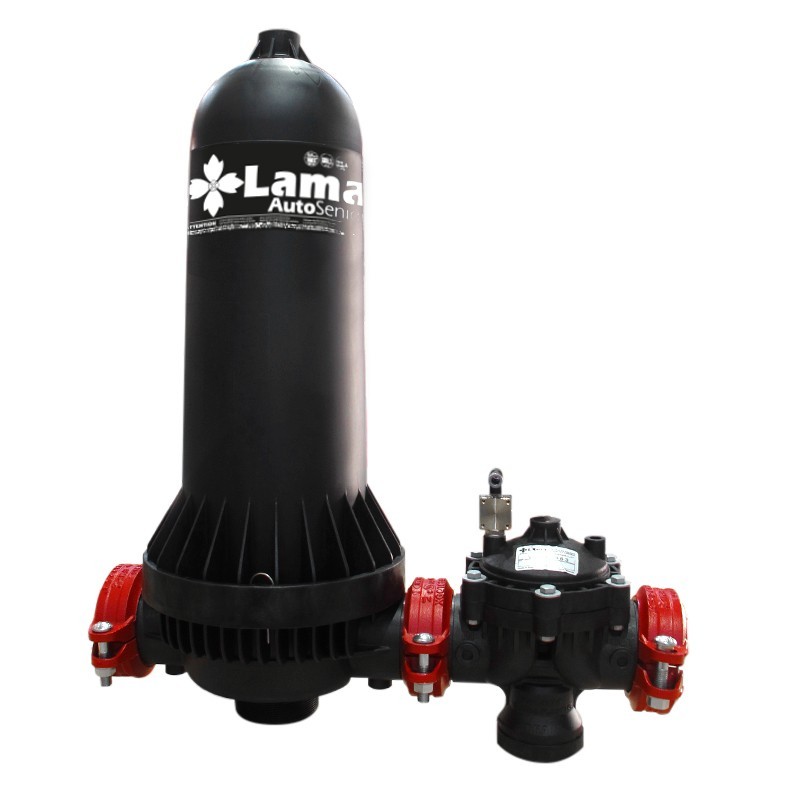

Producto LamaStore: filtro automático Autosenior FAS3TR.
Filtro automático de anillas Autosenior de 3 pulgadas, referencia FAS3TR, perteneciente a la gama de filtración automática de Lama.
Consulta los filtros automáticos de anillas disponibles en LamaStore.
Para elegir entre un filtro manual y uno automático conviene valorar el volumen de agua tratado, la carga de partículas y la disponibilidad de personal para realizar las operaciones de limpieza.
Filtros de arena
Los filtros de arena utilizan un lecho de material granular que permite retener partículas en profundidad a medida que el agua atraviesa el medio filtrante.
Resultan especialmente útiles en determinadas instalaciones que trabajan con aguas superficiales, presencia de materia orgánica o cargas importantes de sólidos en suspensión.
En algunos diseños se combinan con filtros de malla o anillas como etapa posterior de seguridad.

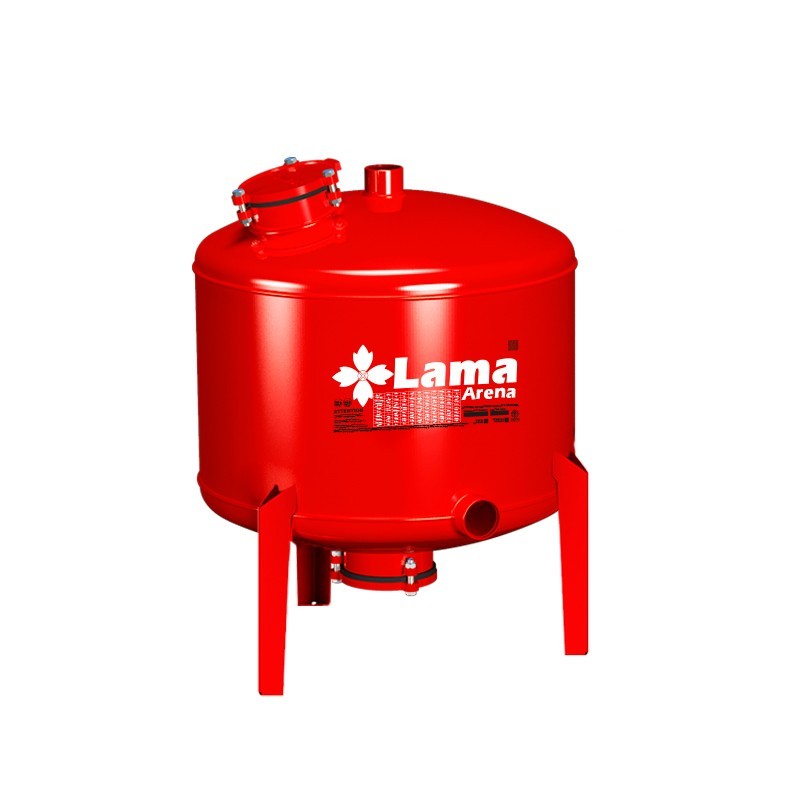

Producto LamaStore: filtro de arena FA700.
Filtro de arena de 700 mm de diámetro, con brazos colectores, fabricado en acero al carbono y conexión de 2 pulgadas, según la ficha de LamaStore.
Consultar filtro de arena FA700 en LamaStore.
La elección de un filtro de arena requiere comprobar el caudal de funcionamiento, la velocidad de filtración, las características del lecho granular y los requisitos de lavado.
¿Qué tipo de filtro elegir para el riego agrícola?
| Tipo de filtro | Característica principal | Aplicaciones habituales |
|---|---|---|
| Malla | Retención superficial de partículas | Aguas relativamente limpias y filtración de seguridad |
| Anillas | Retención mediante canales entre discos | Instalaciones con distintas necesidades de filtración |
| Arena | Filtración en profundidad | Aguas con materia orgánica o cargas importantes de sólidos |
No existe un filtro que sea siempre la mejor opción. Es necesario conocer las condiciones del agua y los requisitos de los emisores.
También hay que tener en cuenta que los filtros convencionales no eliminan las sales disueltas. Cuando existen problemas de salinidad, pueden ser necesarios tratamientos específicos.
Para ampliar información, consulta nuestra guía sobre las diferencias entre filtros de anillas, malla y arena para sistemas de riego agrícola.
4. Válvulas de riego: control de la circulación del agua
Las válvulas de riego permiten controlar el paso del agua dentro de la instalación. Dependiendo de su diseño, pueden abrir o cerrar conducciones, controlar sectores, regular determinadas condiciones de funcionamiento o proteger la red hidráulica.
Son especialmente importantes en explotaciones que disponen de varios sectores de riego.
Entre los principales tipos encontramos:
- Válvulas de corte: permiten aislar tramos para realizar operaciones de mantenimiento.
- Válvulas hidráulicas: utilizan la presión del sistema para accionar o controlar su funcionamiento.
- Electroválvulas: permiten controlar el paso del agua mediante señales eléctricas.
- Válvulas reductoras de presión: controlan la presión aguas abajo.
- Válvulas de alivio: ayudan a proteger la instalación frente a determinadas situaciones de sobrepresión.

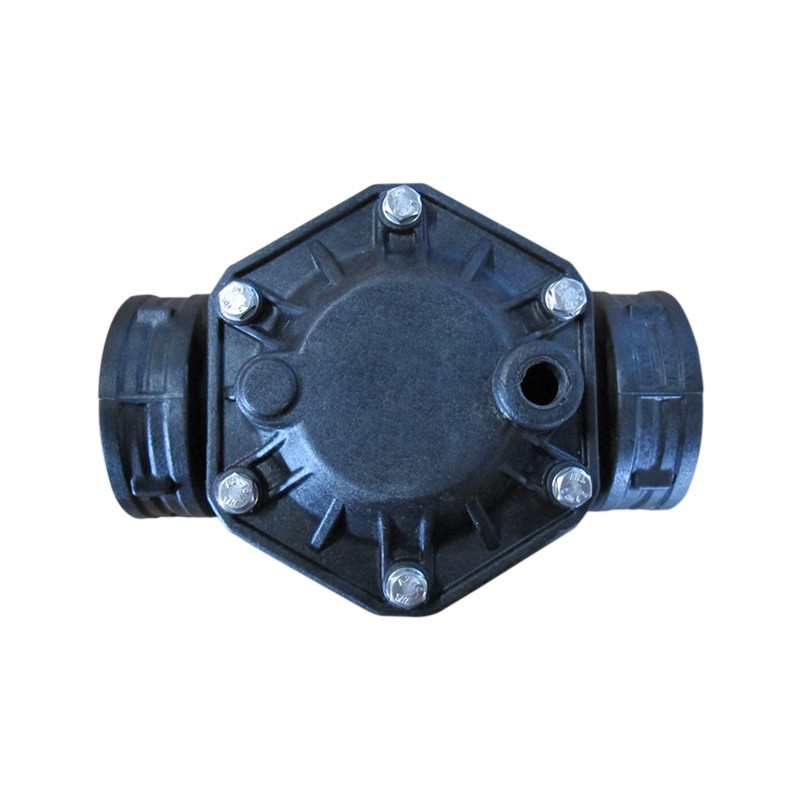

Producto LamaStore: válvula hidráulica VH2P.
Válvula hidráulica de plástico con conexión de rosca hembra de 2 pulgadas, referencia VH2P. Forma parte del catálogo de válvulas hidráulicas de LamaStore.
Consulta las válvulas hidráulicas disponibles en LamaStore.
¿Cómo elegir una válvula de riego?
Para seleccionar una válvula es necesario conocer su función dentro del sistema, el diámetro de la tubería, el caudal previsto y las presiones mínima y máxima de funcionamiento.
También debe comprobarse el tipo de accionamiento y su compatibilidad con el sistema de control de la instalación.
Por ejemplo, una explotación dividida en varios sectores puede utilizar válvulas hidráulicas para gestionar de forma independiente el suministro de agua a cada zona.
5. Reguladores de presión de riego: control y estabilidad
La presión influye directamente en el comportamiento de los emisores.
Si es insuficiente, los goteros o aspersores pueden suministrar menos agua de la prevista. Si es excesiva, pueden producirse fugas, daños en componentes o un funcionamiento fuera de sus especificaciones.
Un regulador de presión de riego permite controlar la presión aguas abajo y mantenerla en un valor determinado dentro de su rango de funcionamiento.
Se utiliza especialmente cuando la presión disponible es superior a la requerida por los emisores o cuando es necesario limitar sus variaciones.
Es importante diferenciar dos conceptos:
- Presión: fuerza ejercida por el agua por unidad de superficie, expresada habitualmente en bares.
- Caudal: volumen de agua que circula por una conducción durante un tiempo determinado, expresado en L/h o m³/h.
Un regulador reductor de presión no puede aumentar la presión cuando esta es insuficiente. Tampoco sustituye a un dispositivo específicamente diseñado para controlar el caudal.
La regulación puede realizarse mediante dispositivos independientes o mediante válvulas hidráulicas equipadas con los elementos de control correspondientes.
Para conocer las soluciones disponibles, se puede consultar el catálogo de válvulas hidráulicas de LamaStore. La compatibilidad con una función específica de regulación debe confirmarse en la ficha de cada equipo.
6. Tuberías y accesorios: distribución del agua
Las tuberías transportan el agua desde la cabecera de riego hasta los puntos de aplicación.
En una instalación agrícola suelen distinguirse tres niveles:
- Tubería principal: transporta el agua desde la cabecera hasta las diferentes zonas de la explotación.
- Tuberías secundarias: distribuyen el caudal hacia los sectores de riego.
- Ramales o laterales: conducen el agua hasta los emisores.
Entre los materiales más habituales se encuentran el polietileno y el PVC. La elección depende de las condiciones de instalación, las presiones de trabajo y las características hidráulicas de la red.
El diámetro de las tuberías es especialmente importante. Una conducción insuficiente para el caudal previsto puede provocar velocidades elevadas y pérdidas de carga excesivas.
Además de las tuberías, se utilizan accesorios como codos, tes, reducciones, adaptadores y uniones para configurar la red.
El diseño debe contemplar también dispositivos que faciliten las operaciones de purga, vaciado y mantenimiento.
7. Emisores de riego: aplicación del agua al cultivo
Los emisores son los componentes encargados de aplicar el agua al cultivo o al terreno.
Su elección depende del método de riego utilizado, las características del suelo, el cultivo y las condiciones hidráulicas de la instalación.
- Goteros: suministran pequeños caudales de agua de forma localizada. Son habituales en cultivos hortícolas, frutales, viñedos y otras explotaciones que utilizan riego por goteo.
- Microaspersores: distribuyen agua sobre una superficie relativamente reducida mediante pequeñas gotas. Se utilizan en determinadas plantaciones arbóreas, viveros y otras aplicaciones.
- Aspersores: proyectan agua sobre una superficie más amplia, simulando una precipitación. Son habituales en diferentes cultivos extensivos y sistemas de cobertura.
Para conseguir una distribución uniforme es necesario que los emisores trabajen dentro del rango de presión recomendado por el fabricante.
En el caso del riego por goteo, también deben considerarse la separación entre emisores, su caudal nominal y la posible utilización de modelos autocompensantes.
8. Equipos de fertirrigación: aplicación de nutrientes mediante el riego
La fertirrigación consiste en incorporar fertilizantes al agua de riego para distribuir los nutrientes a través de la instalación.
Para ello pueden utilizarse inyectores Venturi, bombas dosificadoras y otros sistemas de inyección.
Estos equipos permiten controlar la incorporación de fertilizantes, aunque su funcionamiento debe adaptarse al caudal de riego, las características del producto y las necesidades nutricionales del cultivo.
También es importante disponer de dispositivos de protección adecuados para evitar el retorno del agua o de las soluciones fertilizantes hacia la fuente de suministro.
La fertirrigación exige prestar atención a la compatibilidad de los fertilizantes y a la calidad del agua, ya que determinadas mezclas pueden generar precipitados que terminen obstruyendo los emisores.
9. Sistemas de automatización y control
La automatización permite gestionar el funcionamiento de determinados componentes de la instalación sin necesidad de realizar todas las operaciones manualmente.
Entre los equipos más habituales se encuentran los programadores, sensores de presión, caudalímetros, electroválvulas y sistemas de supervisión.
Dependiendo del nivel de automatización, estos dispositivos permiten programar operaciones, controlar sectores, registrar consumos y detectar determinadas anomalías.
En los sistemas de filtración, la automatización tiene especial importancia porque permite gestionar los ciclos de limpieza de los filtros.

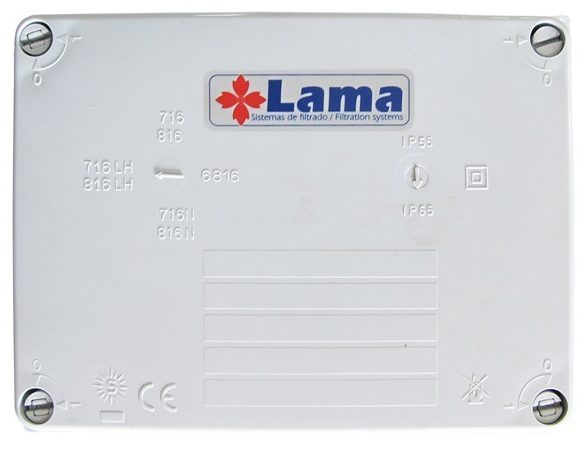

Producto LamaStore: programador Mini S FLMS.
Programador destinado a filtros EKO, referencia FLMS, disponible dentro de la categoría de programadores y accesorios para sistemas de filtración.
Consulta los programadores y accesorios disponibles en LamaStore.
Es importante distinguir los programadores específicos para limpieza de filtros de los equipos destinados a gestionar los horarios y sectores de riego.
En cualquier caso, la automatización debe apoyarse en un diseño hidráulico adecuado. Un programador no corrige por sí mismo los problemas derivados de una presión insuficiente, una filtración inadecuada o un mal dimensionamiento de las conducciones.
Otros componentes importantes de una instalación agrícola
Además de los elementos principales, existen dispositivos que ayudan a controlar el funcionamiento del sistema y facilitan las labores de mantenimiento.
| Componente | Función |
|---|---|
| Manómetro | Medir la presión del agua en diferentes puntos. |
| Caudalímetro | Medir el caudal o volumen suministrado. |
| Ventosa | Facilitar la entrada o salida de aire de las conducciones. |
| Válvula antirretorno | Impedir que el agua circule en sentido inverso. |
| Hidrociclón | Separar partículas densas, especialmente arena, mediante fuerza centrífuga. |
| Válvula de purga | Facilitar la evacuación de agua y sedimentos. |
| Sensor de presión | Proporcionar información para la supervisión o control del sistema. |
Estos equipos deben seleccionarse en función de las necesidades de cada instalación.
Por ejemplo, un hidrociclón puede resultar útil cuando el agua contiene una cantidad significativa de arena. Sin embargo, no sustituye necesariamente a los filtros requeridos para proteger los goteros.
En el catálogo de LamaStore también pueden encontrarse sensores de presión y accesorios para sistemas de filtración.
Cómo elegir los componentes adecuados para un sistema de riego agrícola
La selección de los componentes debe realizarse teniendo en cuenta el funcionamiento conjunto de la instalación.
Estos son los aspectos que conviene revisar antes de dimensionar o modificar un sistema.
1. Calcular las necesidades de agua y el caudal de trabajo
El caudal necesario depende de la superficie cultivada, las necesidades hídricas, el tipo de emisor y el número de sectores que funcionan simultáneamente.
Por ejemplo, imaginemos un sector con 500 goteros de 2 litros por hora.
El caudal nominal sería:
500 × 2 = 1.000 L/h
Es decir, 1 m³/h, suponiendo que todos los goteros trabajan a su caudal nominal.
Este dato es un punto de partida para dimensionar el sistema, pero también es necesario calcular las pérdidas de carga y determinar la presión que necesitan los emisores.
2. Analizar la calidad del agua
La presencia de arena, materia orgánica, sólidos en suspensión o sustancias que puedan precipitar condiciona la selección de los equipos de filtración.
Una instalación alimentada por agua superficial puede presentar necesidades diferentes a otra que utiliza agua procedente de un pozo.
Por eso, antes de elegir entre filtros de malla, anillas o arena, conviene conocer las características del agua y el grado de filtración necesario.
3. Comprobar la presión disponible
La presión debe ser suficiente para compensar las pérdidas de carga y garantizar que los emisores funcionen correctamente.
Para comprobarlo se deben considerar las pérdidas de presión en tuberías, filtros, válvulas y accesorios, además de los desniveles del terreno.
Una presión elevada tampoco garantiza un buen funcionamiento si supera las condiciones admitidas por los equipos.
4. Diseñar correctamente la sectorización
La división de una explotación en sectores permite distribuir el caudal disponible y adaptar el funcionamiento del riego a diferentes zonas.
Sin embargo, una sectorización inadecuada puede provocar problemas de presión y diferencias de caudal entre los emisores.
5. Facilitar las operaciones de mantenimiento
El diseño debe permitir revisar los filtros, acceder a las válvulas y realizar operaciones de limpieza y purga con facilidad.
También conviene incorporar puntos de medición que permitan comprobar el comportamiento hidráulico del sistema.
Problemas habituales en los sistemas de riego: qué componentes revisar
Uno de los aspectos más útiles a la hora de mantener una instalación es saber relacionar los problemas de funcionamiento con los componentes que pueden estar provocándolos.
| Problema detectado | Posibles causas | Componentes que revisar |
|---|---|---|
| Presión insuficiente | Pérdidas de carga, falta de presión de suministro u obstrucciones. | Bomba, filtros, válvulas y tuberías. |
| Goteros obstruidos | Partículas, precipitados o crecimiento biológico. | Filtros, ramales y emisores. |
| Caudal irregular | Variaciones de presión, obstrucciones o fugas. | Reguladores, válvulas, tuberías y emisores. |
| Mayor pérdida de presión en el filtro | Acumulación de partículas. | Elementos filtrantes y sistema de limpieza. |
| Consumo de agua anormal | Posibles fugas o problemas de control. | Tuberías, válvulas y caudalímetros. |
| Limpieza automática defectuosa | Fallos de accionamiento o condiciones hidráulicas insuficientes. | Programador, válvulas de limpieza y sensores. |
Estas relaciones sirven como orientación inicial. Para determinar el origen de una avería es necesario comprobar las condiciones de funcionamiento y realizar las mediciones correspondientes.
Una recomendación especialmente útil es medir la presión antes y después de los filtros. La diferencia entre ambas lecturas permite conocer la pérdida de carga del equipo y detectar posibles aumentos asociados a la acumulación de suciedad.
Los valores admisibles y los criterios de limpieza deben consultarse en la documentación técnica del fabricante.
Errores frecuentes al seleccionar componentes de riego agrícola
Elegir los equipos únicamente por su precio o diámetro puede ocasionar problemas en el funcionamiento de la instalación.
Entre los errores más habituales se encuentran:
- Seleccionar un filtro sin comprobar el caudal de trabajo. Aunque tenga el grado de filtración necesario, puede generar pérdidas de carga excesivas si no está correctamente dimensionado.
- No controlar las variaciones de presión. Pueden provocar diferencias de caudal entre emisores y afectar a la uniformidad del riego.
- Dimensionar las tuberías sin calcular las pérdidas de carga. Una conducción insuficiente puede impedir que el agua llegue con la presión necesaria.
- No contemplar la limpieza de filtros y ramales. La acumulación de partículas favorece las obstrucciones.
- Prescindir de instrumentos de medición. Sin manómetros o caudalímetros resulta más difícil identificar anomalías.
- Instalar equipos incompatibles. Es necesario comprobar las conexiones, los rangos de presión y las condiciones de funcionamiento de cada componente.
Una correcta selección de los componentes facilita el mantenimiento y ayuda a prolongar la vida útil de la instalación.
Preguntas frecuentes sobre los componentes de riego agrícola
¿Cuáles son las partes principales de un sistema de riego agrícola?
Las partes principales son la fuente de agua, el sistema de bombeo cuando es necesario, los filtros, las válvulas, los reguladores de presión, las tuberías y los emisores. También pueden incorporarse equipos de fertirrigación, automatización y medición.
¿Qué función tienen los filtros en un sistema de riego?
Los filtros retienen partículas presentes en el agua para reducir el riesgo de obstrucciones en goteros, aspersores y otros componentes. Los principales tipos utilizados en agricultura son los filtros de malla, anillas y arena.
¿Qué diferencia hay entre los filtros de malla, anillas y arena?
Los filtros de malla retienen partículas mediante una superficie filtrante; los de anillas utilizan canales entre discos ranurados; y los de arena realizan una filtración en profundidad mediante un lecho granular. La selección depende de la calidad del agua y de los requisitos de la instalación.
¿Para qué sirven las válvulas de riego?
Permiten controlar la circulación del agua, abrir y cerrar sectores y realizar determinadas funciones de regulación o protección, dependiendo del tipo de válvula utilizado.
¿Cuándo se necesita un regulador de presión?
Cuando la presión disponible es superior a la requerida por los componentes o cuando es necesario limitar sus variaciones. El regulador debe seleccionarse para el caudal y el rango de presiones de la instalación.
¿Es obligatorio instalar una bomba de riego?
No. Si la fuente de suministro proporciona suficiente caudal y presión, puede no ser necesario incorporar una bomba adicional.
¿Qué componentes conviene revisar si los goteros se obstruyen?
Conviene comprobar el estado de los filtros, las características del agua y la limpieza de las tuberías y ramales. También es importante identificar si las obstrucciones proceden de partículas sólidas, precipitados químicos o crecimiento biológico.
La importancia de seleccionar correctamente los componentes de riego agrícola
El funcionamiento de una instalación de riego agrícola depende de la relación entre todos sus componentes.
Los filtros deben proporcionar el grado de filtración necesario sin generar pérdidas de carga excesivas. Las válvulas deben permitir un control adecuado de la circulación del agua y los reguladores de presión deben mantener las condiciones requeridas por los emisores.
Por eso, antes de ampliar, modificar o renovar una instalación, conviene analizar la calidad del agua, el caudal disponible y las condiciones hidráulicas de trabajo.
En Lama Sistemas de Filtrado disponemos de soluciones para diferentes necesidades de filtración y control hidráulico, incluyendo filtros de malla, anillas y arena, válvulas y accesorios para la automatización de sistemas de filtración.
Puedes consultar los equipos disponibles en nuestro catálogo de productos de LamaStore y revisar sus características técnicas para identificar las soluciones más adecuadas para tu instalación.
